CIB.T — Retificador Tiristorizado
Retificador industrial tiristorizado para sistemas de corrente contínua de alta potência, com até 2.000 A.
- Tensão
- 24 / 48 / 110 / 125 / 220 Vcc
- Corrente
- Até 2.000 A
- Formato
- Painel industrial conforme especificação
Os dados apresentados representam a faixa e as possibilidades da família. A configuração final do equipamento é definida conforme os requisitos do projeto.
- Até 2.000 A
- Corrente de saída
- 24 / 48 / 110 / 125 / 220 Vcc
- Tensões CC
- ≥ 90%
- Rendimento trifásico
- ≤ 1%
- Regulação
- ≤ 1%
- Ripple
Sobre o CIB.T
O CIB.T é o retificador tiristorizado da família NPT, desenvolvido para aplicações que demandam correntes contínuas elevadas com robustez operacional.
A arquitetura contempla diferentes topologias de retificação — monofásica de 2 pulsos e trifásica de 6 ou 12 pulsos — permitindo adequar a solução aos requisitos elétricos e construtivos do projeto.

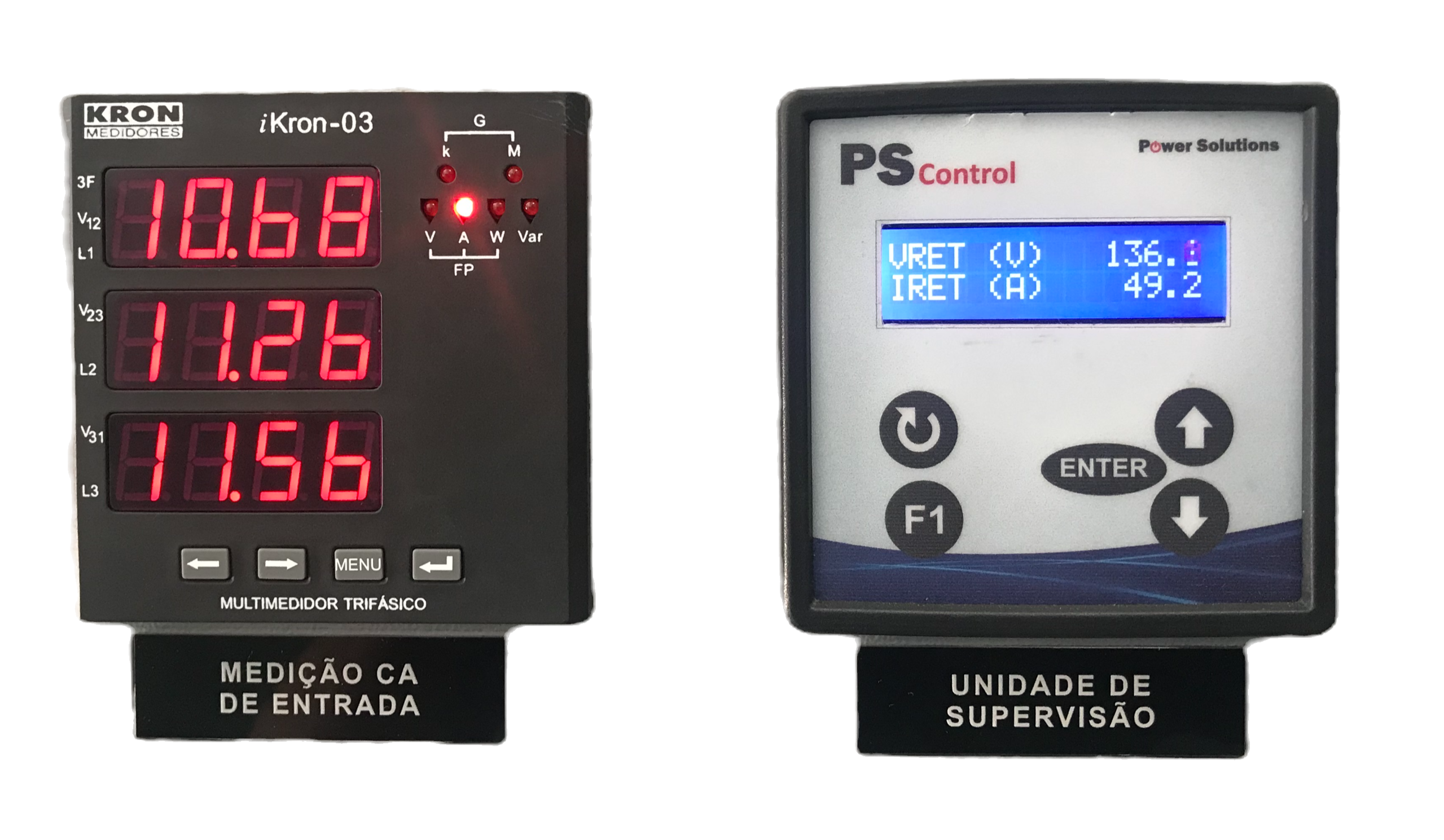

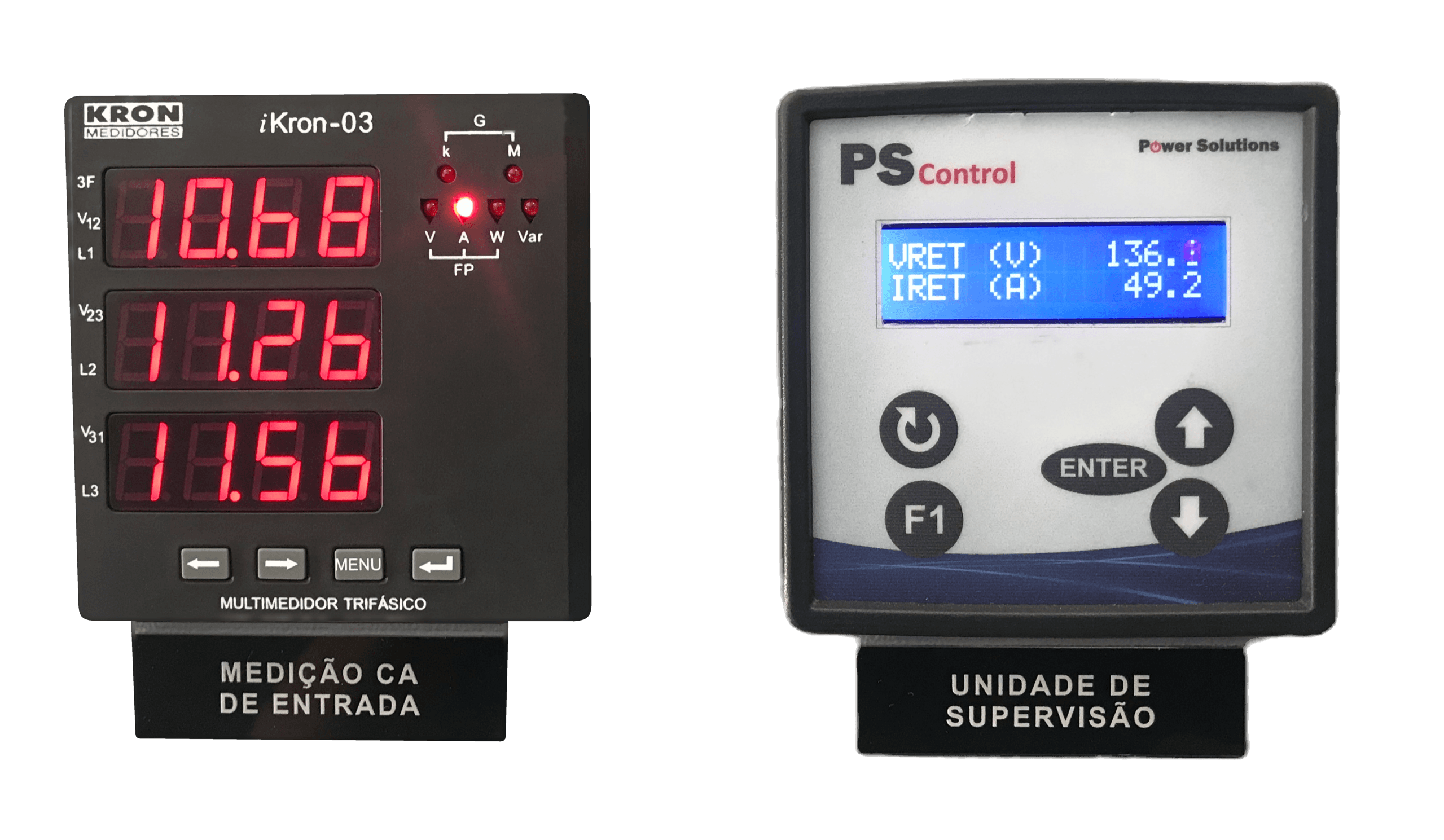

A supervisão local acompanha tensão e corrente do retificador (VRET/IRET) em tempo real.
Destaques técnicos
- Tecnologia tiristorizada para operação em correntes de saída de até 2.000 A
- Topologias monofásica (2 pulsos) e trifásica (6 ou 12 pulsos) conforme o projeto
- Unidade de supervisão com medição de tensão e corrente do retificador
- Indicado para plantas industriais e subestações de grande porte
Topologia definida conforme a aplicação.
A família CIB.T contempla diferentes topologias de retificação, permitindo adequar a solução aos requisitos elétricos e construtivos do projeto.
2 pulsos
6 pulsos
12 pulsos
Condições de instalação definidas por projeto.
Operação documentada entre -10 °C e +50 °C, com derating de 2,5% por °C acima de 50 °C. Armazenamento entre -40 °C e +80 °C, umidade relativa de 5–95% e altitude inferior a 2.500 m. Dimensões, pintura, grau de proteção IP, espessura de chapa e acessórios são definidos conforme especificação e configuração do projeto.
- Recursos construtivos
- Ventilação natural ou forçada conforme a potência especificada
Flexibilidade de alimentação CA
Configurações de entrada CA
- 127/220 Vca monofásico
- 220/380/440/460 Vca trifásico
- Outras configurações sob consulta
Tolerância de tensão de entrada de ±15%, com frequência de 60 Hz ±5%.
Tensão CC estável para cargas críticas
- Regulação de tensão CC ≤ 1%.
- Ripple de saída ≤ 1%.
- Fator de potência ≥ 0,75 (monofásico), ≥ 0,85 (trifásico) e ≥ 0,92 (trifásico opcional).
- Rendimento ≥ 80% (monofásico) e ≥ 90% (trifásico).
Proteção incorporada ao sistema
Entrada CA
- Disjuntor termomagnéticoconforme especificação
- Varistor ou DPS Classe IIconforme especificação
- Supervisão de sobretensão e subtensão CApadrão
- Detecção de falta ou inversão de fasepadrão
- Contator de entradaopcional
Saída CC
- Disjuntor termomagnético ou fusível NHconforme especificação
- DPS Classe IIpadrão
- LVD para bateria ou consumidoropcional
- Unidade de diodo de queda (UDQ)opcional
- Diodo de bloqueioopcional
- Detecção de fuga à terraconforme especificação
- Proteção de sobretensão CCpadrão
- Proteção de sobretemperaturapadrão
- Detecção de falha de disparoopcional
O painel informa o que está acontecendo.
- Display LCD 20 × 4
- 6 teclas de membrana
- 4 LEDs de sinalização
- Alarme sonoro (opcional)
- Histórico de até 255 alarmes em memória não volátil
Detalhes do CIB.T
Integração ao ambiente de operação
RS232 e o protocolo Modbus-RTU são padrão de fábrica. Uma interface adicional opcional pode ser fornecida em RS232, RS485 ou Ethernet, com os protocolos SNMP, IEC 61850 e DNP3 disponíveis como opcionais, conforme a integração exigida pelo ambiente de operação e manutenção do cliente. O painel dispõe de 8 saídas NAF, 7 entradas digitais, 1 saída analógica de referência e 8 entradas analógicas, com histórico de até 255 alarmes em memória não volátil.
